Descrizione

Il trattamento delle acque meteoriche in continuo si effettua con separatori di olii e idrocarburi (disoleatori) opportunamente dimensionati per trattare tutto il volume delle acque di pioggia.

Sono dispositivi progettati per rimuovere gli oli, i grassi e altri idrocarburi leggeri dall'acqua in modo continuo, senza interruzioni significative nel processo.

Questi dispositivi sono utilizzati principalmente nel trattamento delle acque reflue provenienti da aree industriali, strade, parcheggi o altre aree dove possono essere presenti contaminanti oleosi.

Funzionamento

Il funzionamento di un impianto di trattamento delle acque meteoriche in continuo coinvolge solitamente una serie di fasi:

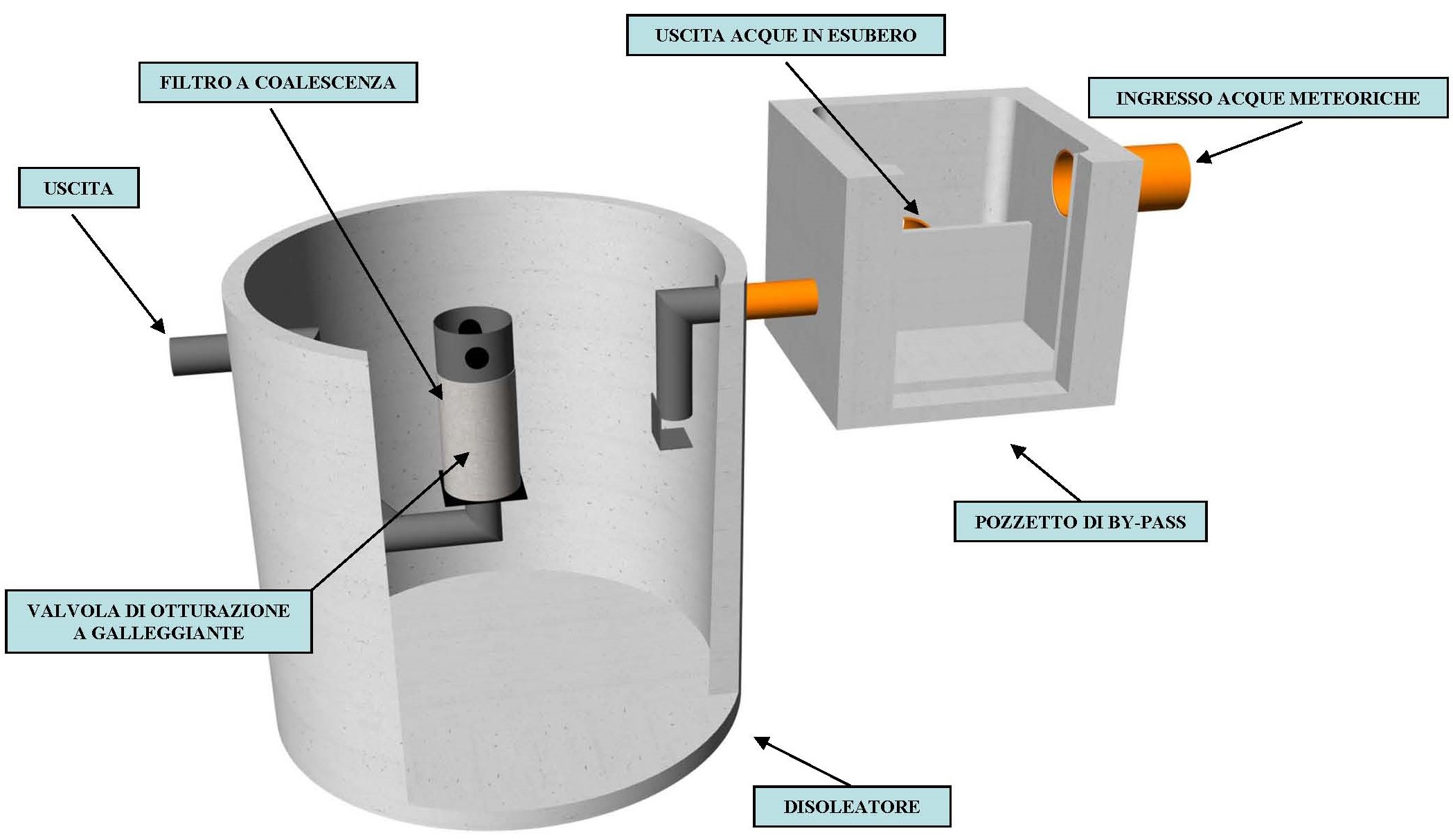

1. Ingresso dell'acqua: Le acque reflue contenenti oli e grassi entrano nel pozzetto di by-pass attraverso un ingresso dedicato.

2. Sedimentazione (opzionale): All'interno del sedimentatore, l'acqua rallenta e le particelle più grandi di oli e grassi iniziano a separarsi grazie alla forza di gravità. Questi oli e grassi flottano in superficie formando uno strato galleggiante.

3. Separazione: Il disoleatore è progettato per favorire la separazione senza soluzione di continuità degli oli e dei grassi dall'acqua attraverso un filtro a coalescenza opportunamente dimensionato (a coalescenza e/o pacchi lamellari). Questo può essere facilitato da diverse configurazioni e tecniche di progettazione, come l'uso di barriere fisiche, superfici inclinate o sistemi di flusso laminare.

4. Uscita dell'acqua trattata: L'acqua depurata, priva degli oli e dei grassi separati, esce dal disoleatore e può essere convogliata verso ulteriori fasi di trattamento o scaricata nell'ambiente, a seconda delle normative ambientali vigenti e delle esigenze specifiche dell'applicazione.

I disoleatori in continuo sono utili per mantenere un flusso costante di trattamento delle acque reflue, evitando interruzioni significative nel processo e garantendo un'efficace rimozione degli oli e dei grassi. Tuttavia, è importante che questi dispositivi siano progettati e dimensionati correttamente per adattarsi alle caratteristiche delle acque reflue e per assicurare un'efficienza ottimale nel lungo termine.

Capitolato

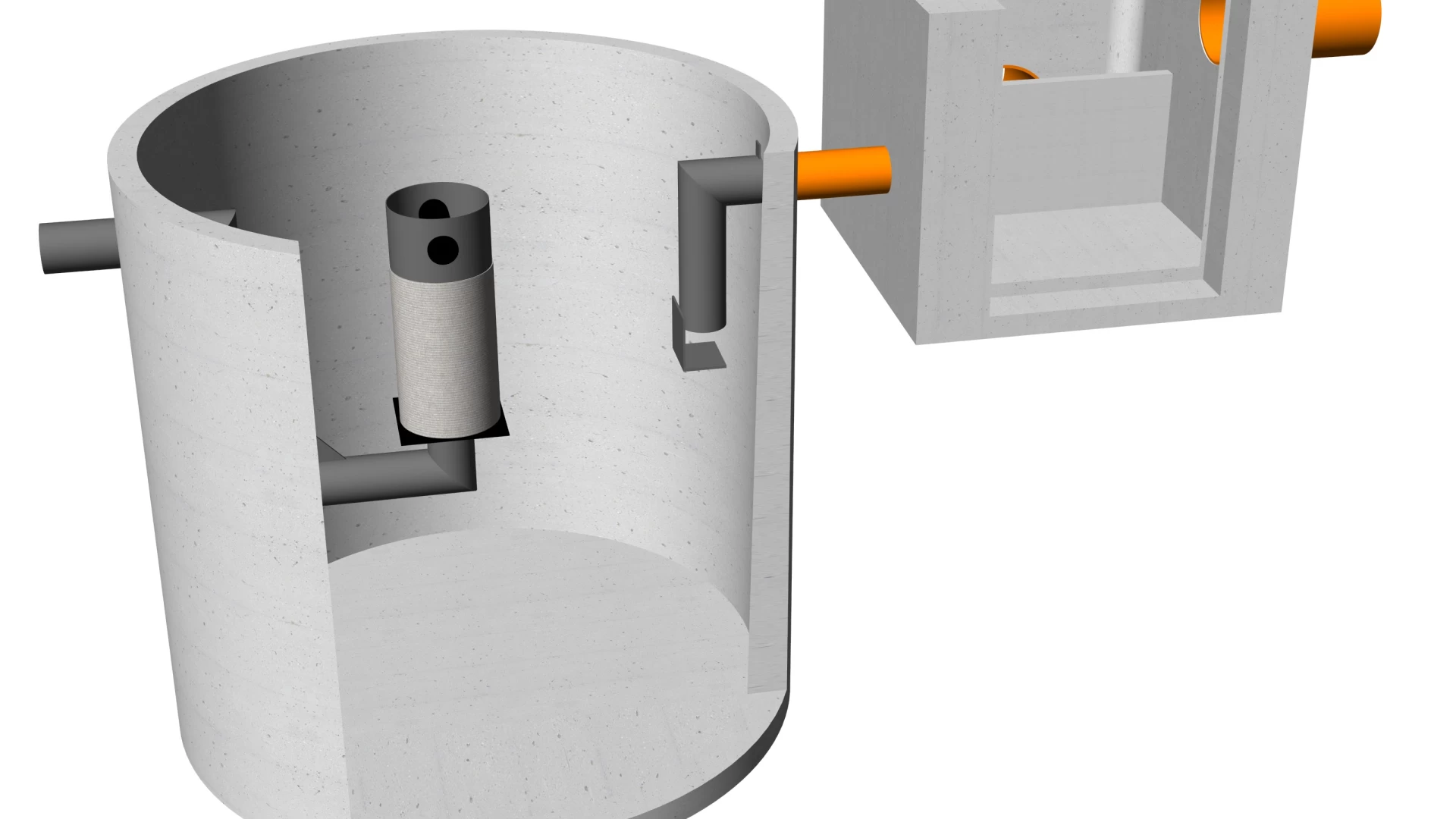

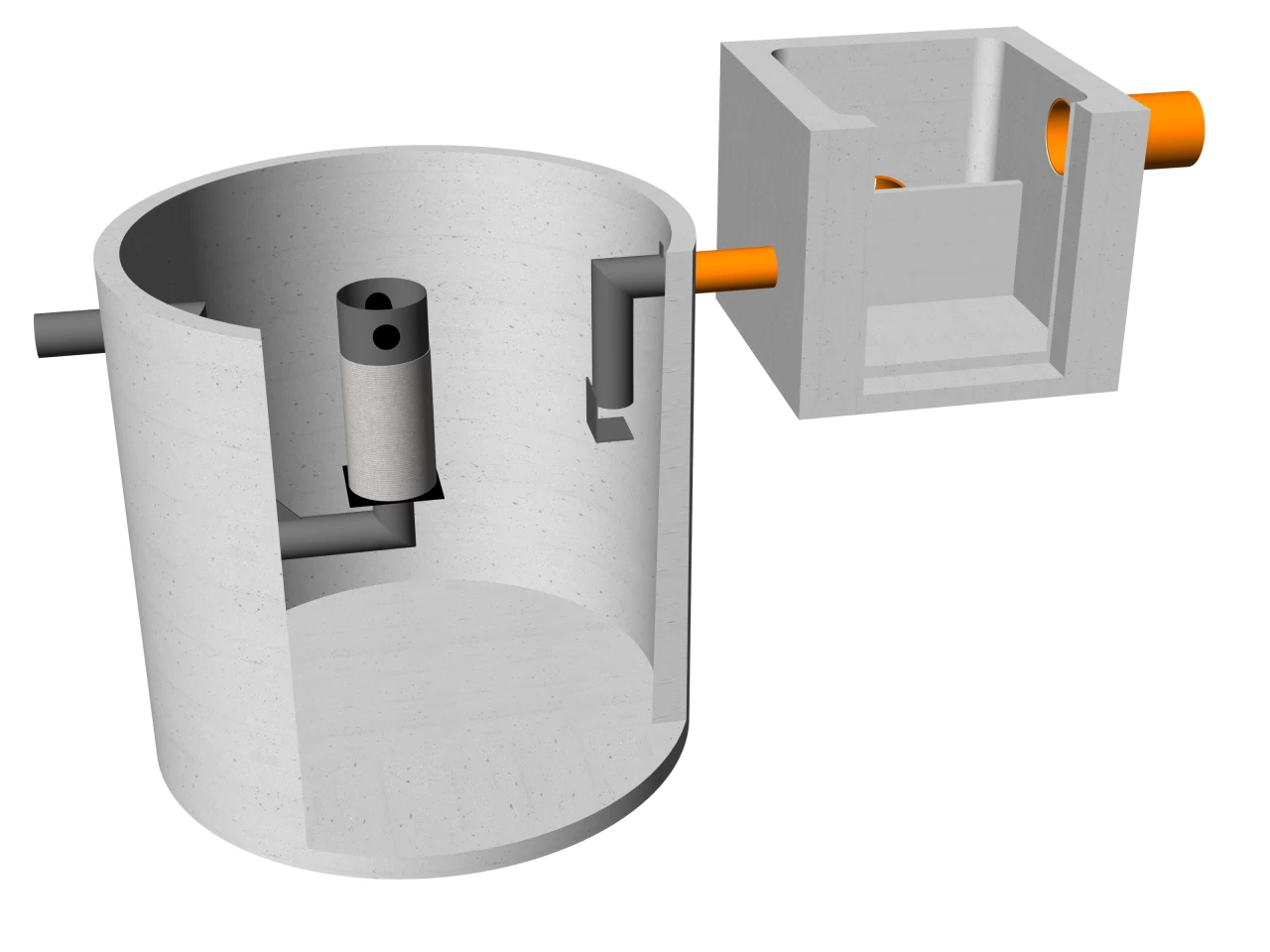

Impianto di trattamento in continuo delle acque meteoriche di prima pioggia tipo “DEPUR MC serie W250” composto da:

- Pozzetto di bypass prefabbricato in cav, innesti di collegamento in pvc, solette di copertura prefabbricate in cav con ispezioni a passo d’uomo e chiusini in ghisa di idonea classe.

- Bacino di dissabbiatura (opzionale) delle acque di prima pioggia, realizzato con cisterne monolitiche circolari e/o rettangolari;

- Impianto di separazione idrocarburi di origine minerale a coalescenza (o a pacchi lamellari a seconda del dimensionamento), di classe 1, per liquidi leggeri minerali (≤ 0,95 g/cm³), con contenuto massimo ammissibile di olio residuo di 5,0 mg/lt, realizzato con cisterne monolitiche a base circolare, quadrata o rettangolare (a seconda del dimensionamento) prefabbricate in cav con classe di resistenza C35/45 e classe di esposizione XC4 e XD3, verificate per carichi stradali ed azioni sismiche secondo il DM 17/1/2018, completo di solette di copertura prefabbricate in cav pedonali o carrabili, predisposte per ispezioni a passo d’uomo e chiusini in ghisa di idonea classe. Le cisterne sono equipaggiate con filtro a coalescenza rigenerabile, estraibile e lavabile, otturatore di sicurezza a galleggiante ed eventuale teleallarme (a richiesta). Completo di fori di ingresso ed uscita, raccordi e deflettori in PE-HD. Per NS = Q_sx f_x x f_d si intende:

NS = dimensioni nominali del separatore (lt/sec);

Q_s = portata massima istantanea delle acque reflue in lt/sec;

f_d =fattore di massa volumica per il liquido leggero in oggetto;

f_x = fattore di impedimento relativo all’influenza dei detergenti e delle sostanze di risciacquo.

L’impianto è idoneo al trattamento in continuo delle acque meteoriche contenenti idrocarburi di origine minerale.

L’impianto è dimensionato secondo quanto indicato nel D.Lgs n°152 del 3/4/2006 art. 113 parte III, e secondo i Piani di Tutela delle Acque Regionali. L’impianto di separazione olii e idrocarburi è dimensionato secondo la norma UNI EN 858 e dotato di marcatura CE.

L’impianto è costruito da azienda in possesso di certificazione di Sistema Qualità Aziendale UNI EN ISO 9001:2015.

[Capitolato PDF]

La nostra produzione

Codice	Area	Portata di Pioggia*	Disoleatore	Ingombro esterno [mm]**				Peso Impianto***	Download
Codice	[mq]	[lt/sec]	Disoleatore	Ø	L	B	H	[kg]	Download

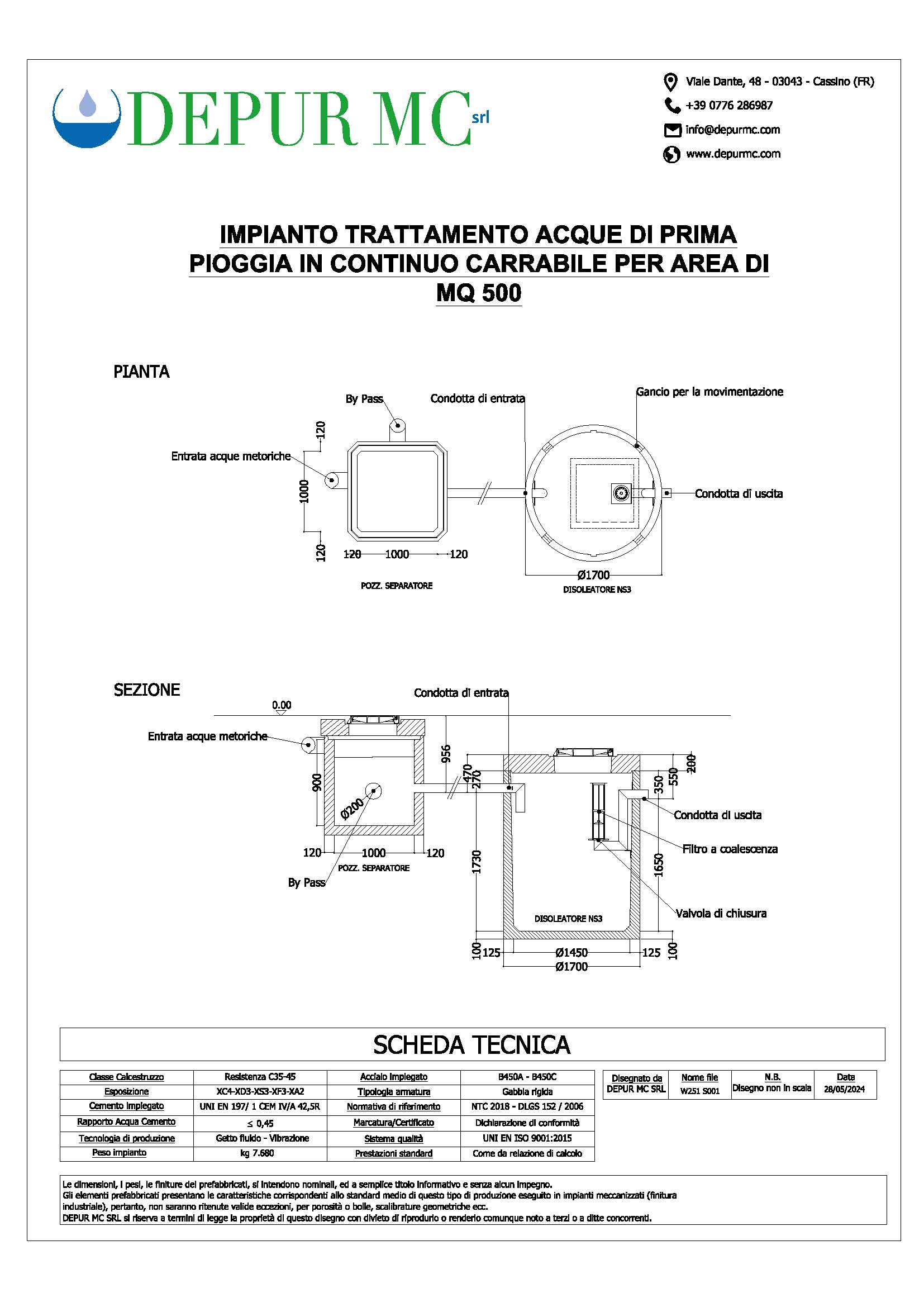

W251	500	3,0	NS3	1.700	-	-	2.100	7.680	DWG	PDF	JPG

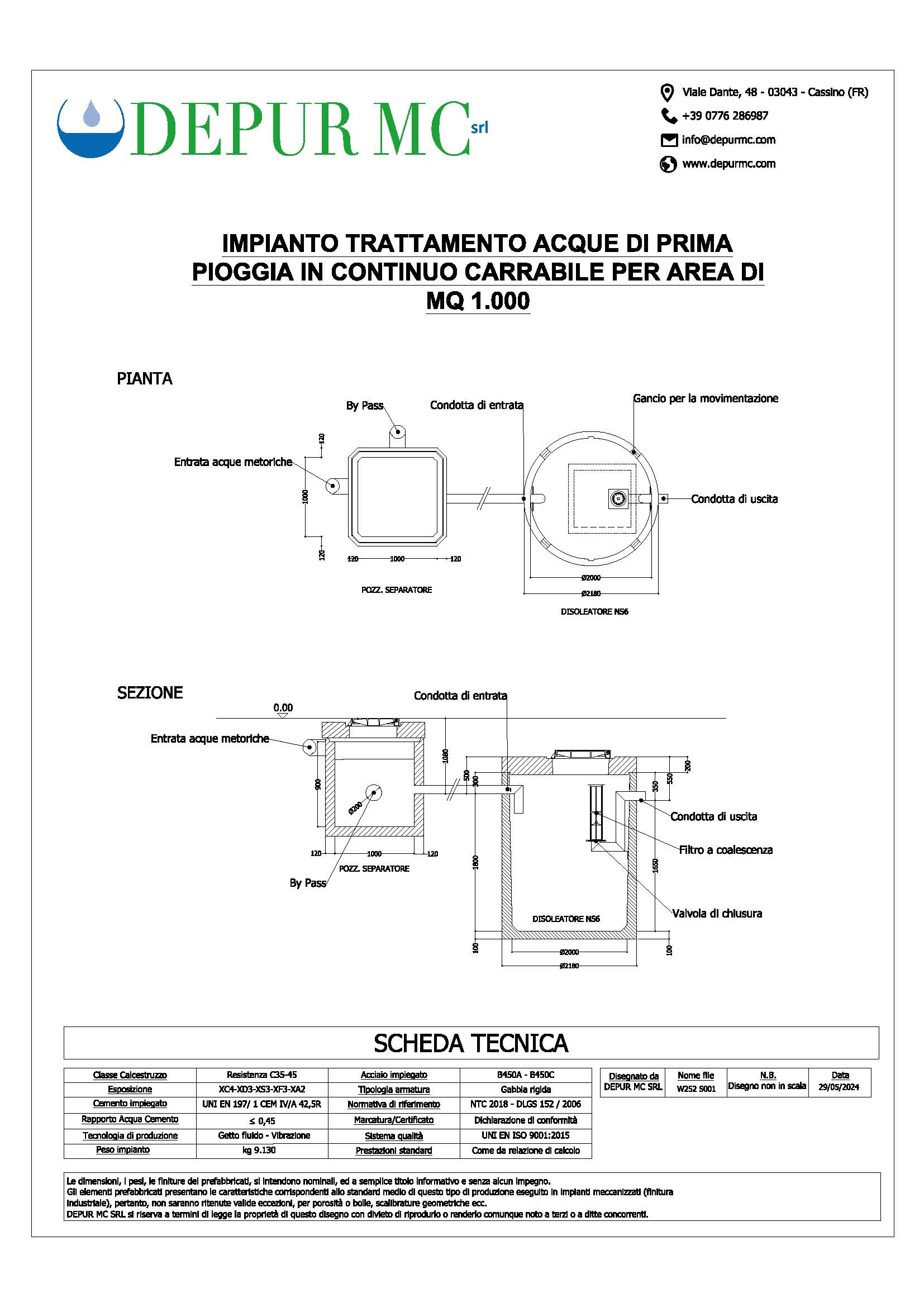

W252	1.000	6,0	NS6	2.180	-	-	2.100	9.130	DWG	PDF	JPG
W253	1.700	10,0	NS10	2.500	-	-	2.100	11.080	DWG	PDF	JPG
W254	2.500	15,0	NS15	2.500	-	-	2.100	11.080	DWG	PDF	JPG

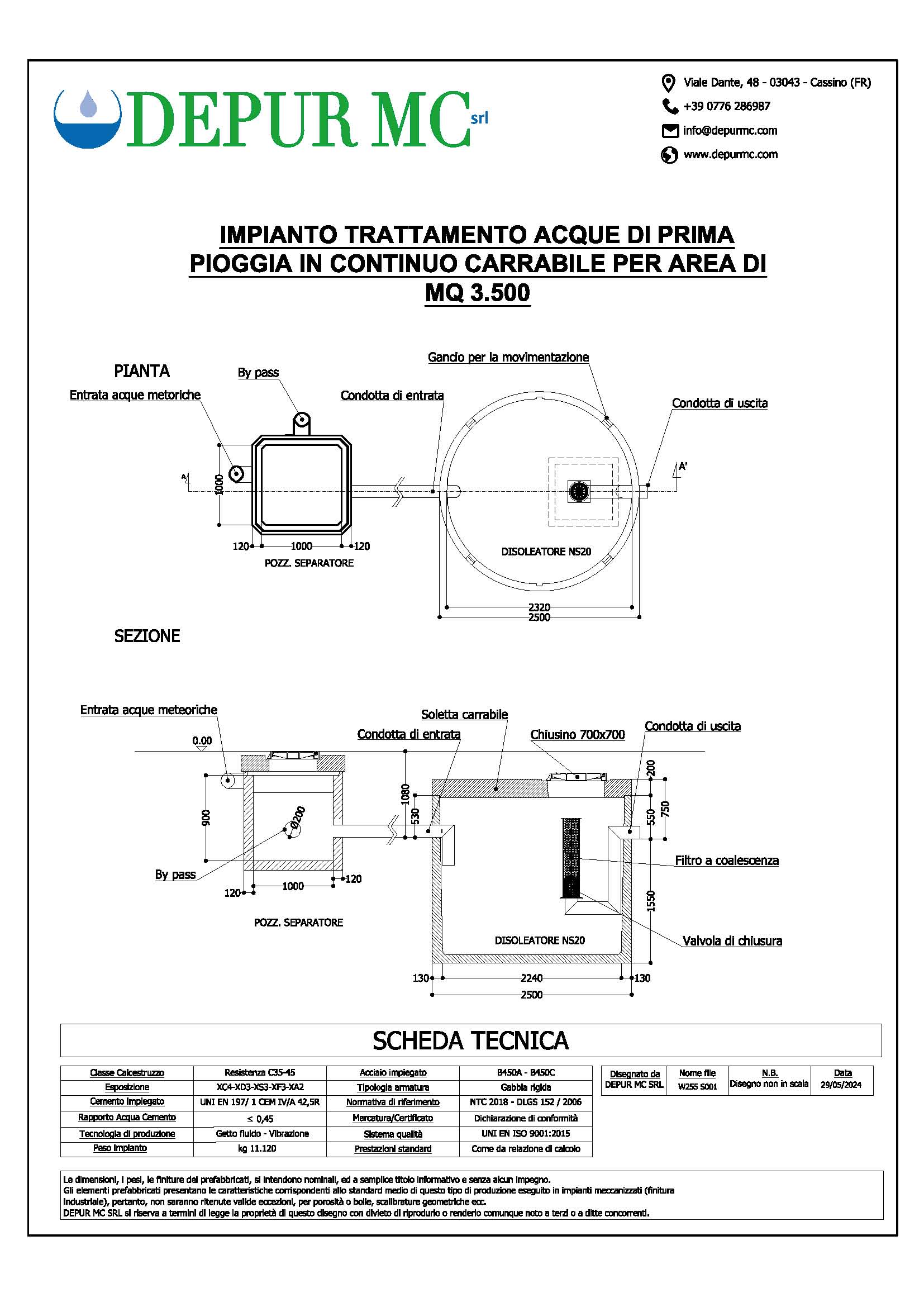

W255	3.500	20,0	NS20	2.500	-	-	2.100	11.120	DWG	PDF	JPG

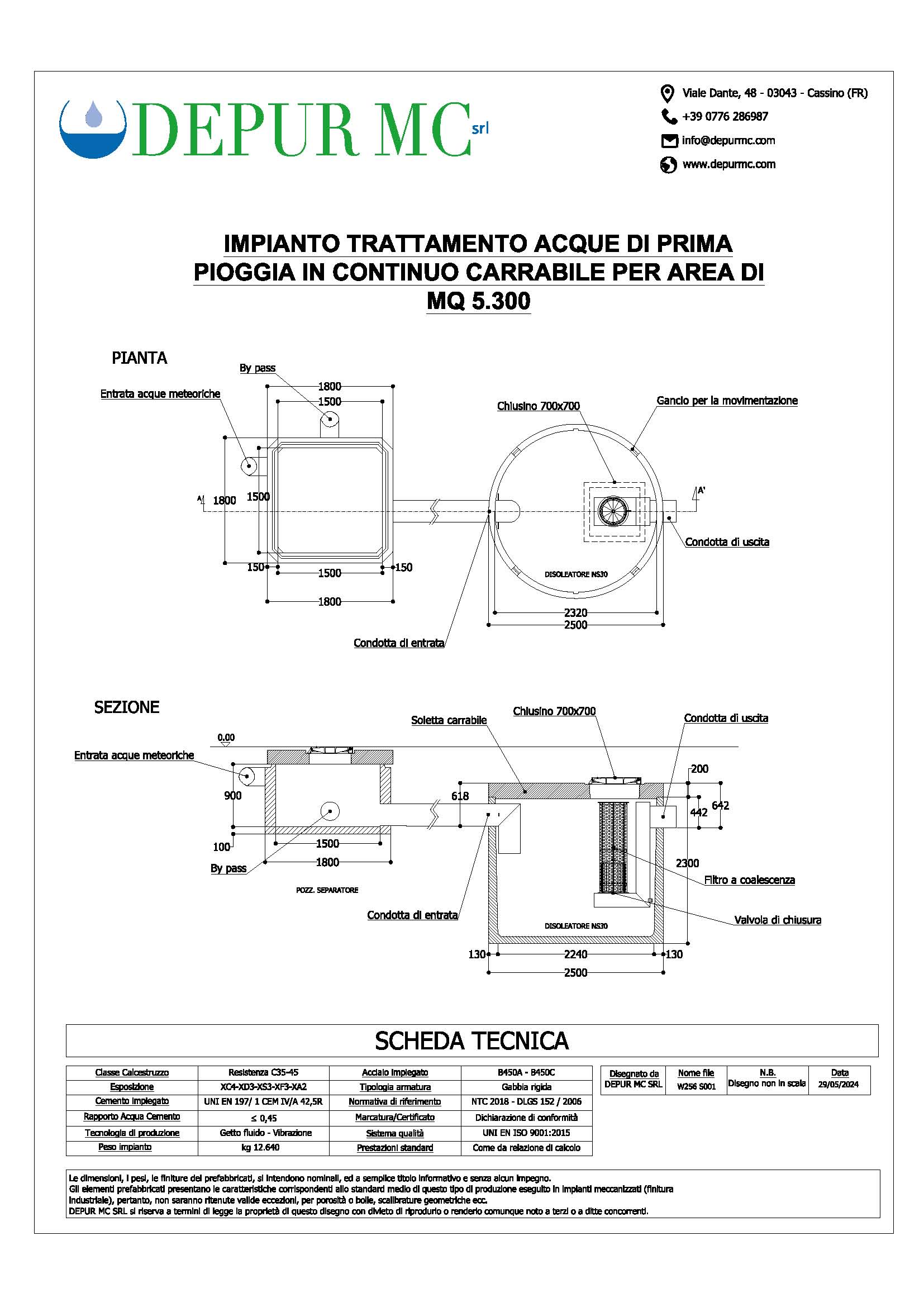

W256	5.300	30,0	NS30	2.500	-	-	2.100	12.640	DWG	PDF	JPG
W257	7.100	40,0	NS40	2.500	-	-	2.100	12.640	DWG	PDF	JPG
W258	8.900	50,0	NS50	2.500	-	-	2.100	12.640	DWG	PDF	JPG

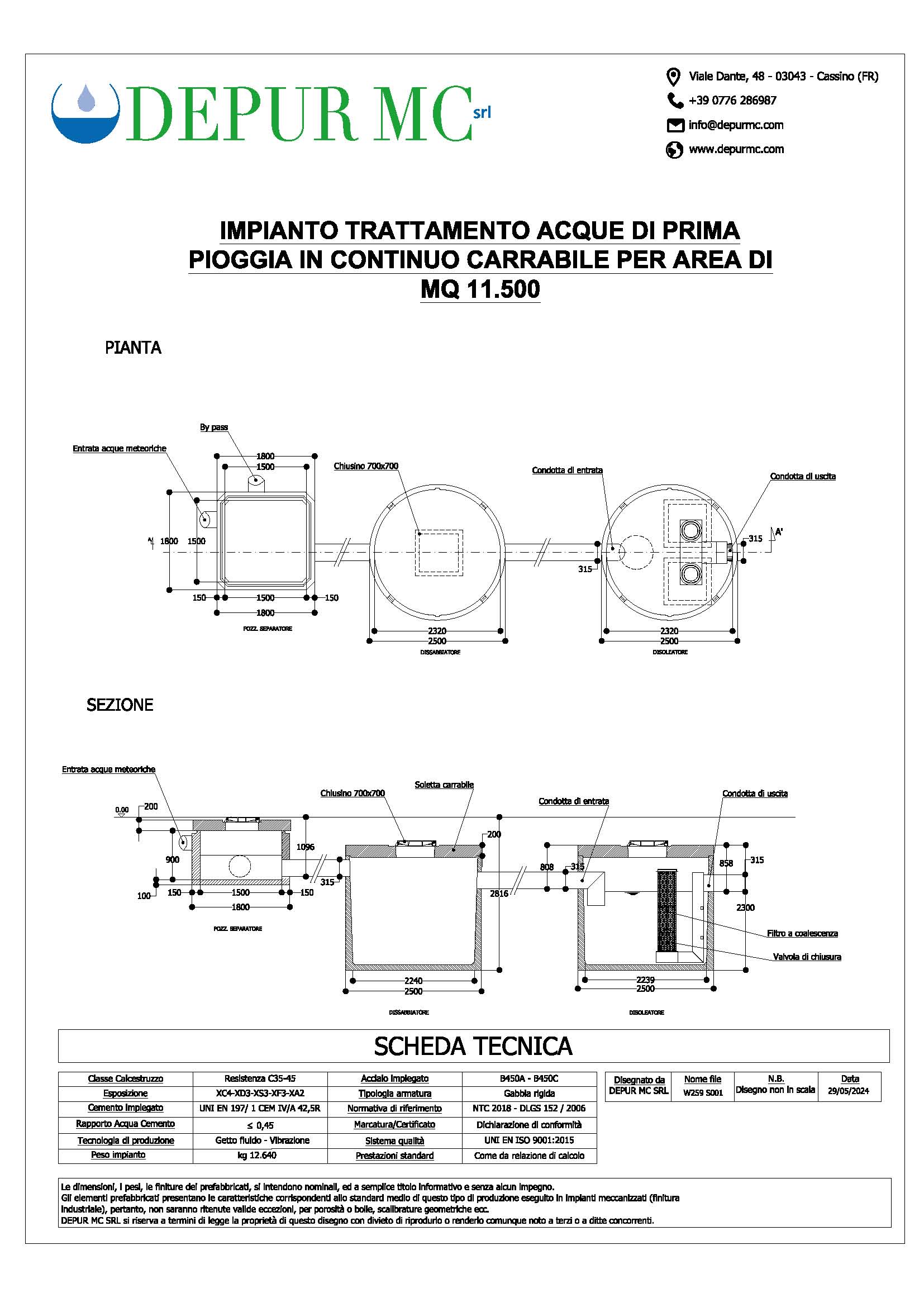

W259	11.500	65,0	NS65	2.500	-	-	2.100	20.620	DWG	PDF	JPG

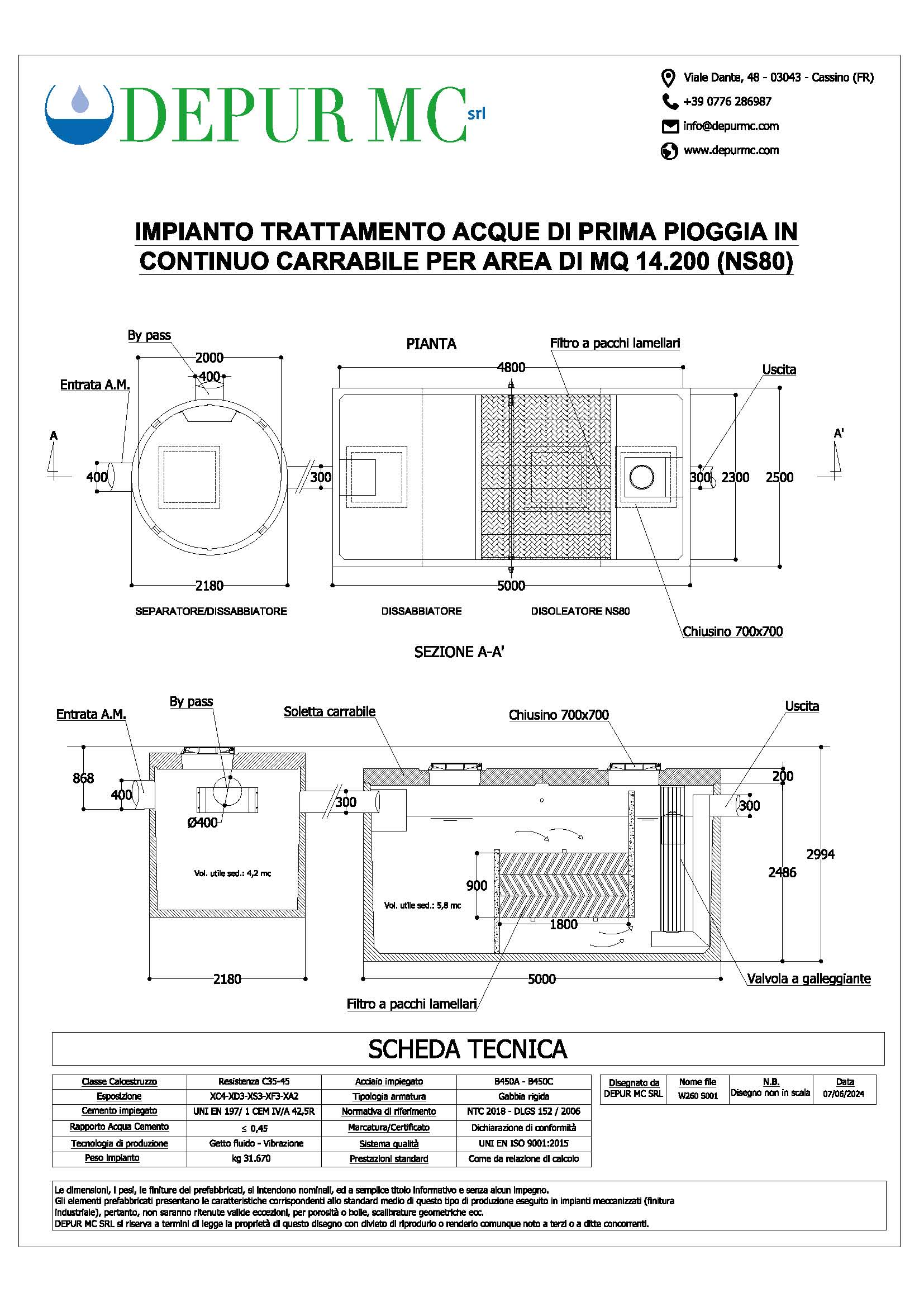

W260	14.200	80,0	NS80	-	5.000	2.500	2.500	31.670	DWG	PDF	JPG

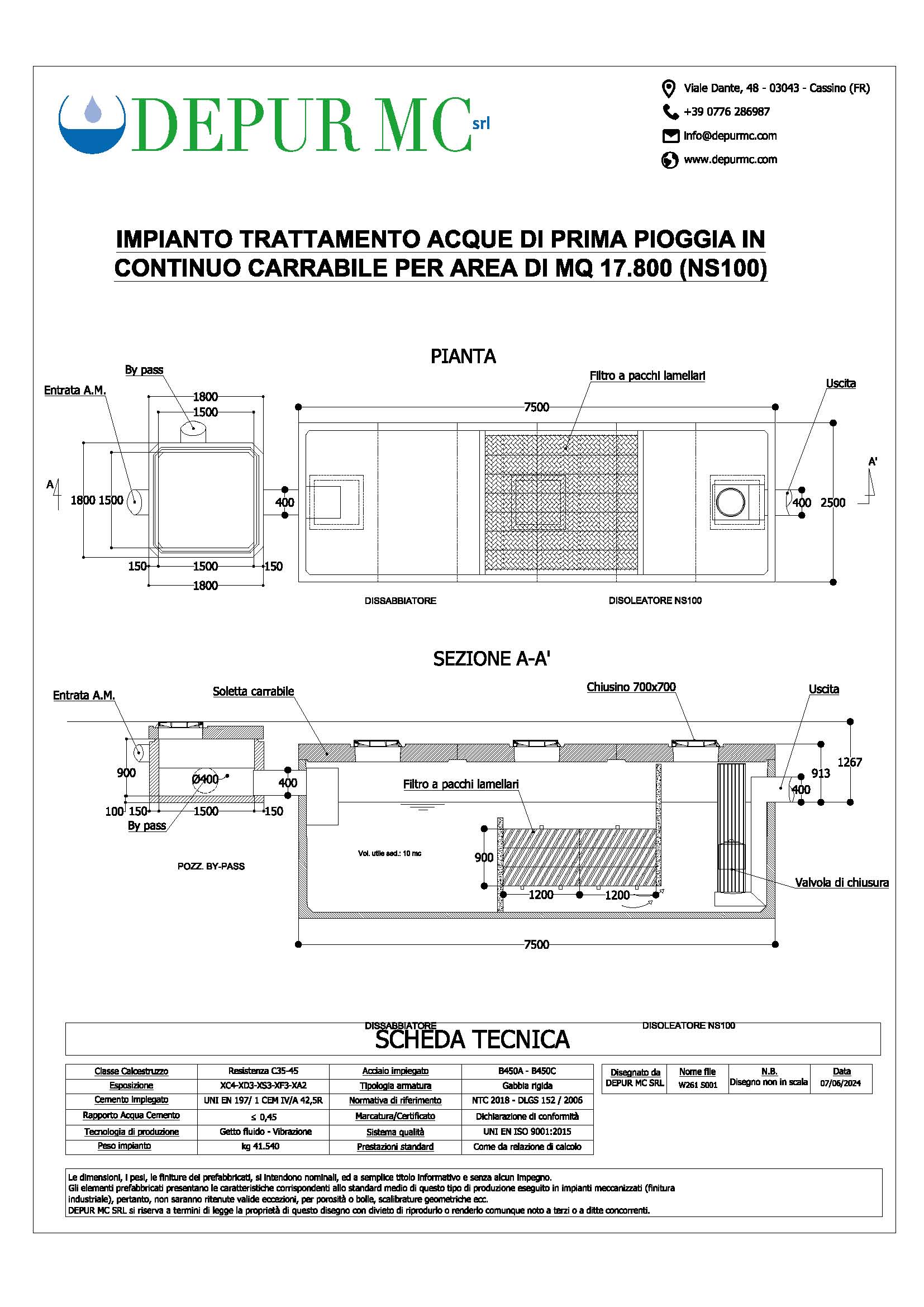

W261	17.800	100,0	NS100	-	7500	2.500	2.500	41.540	DWG	PDF	JPG

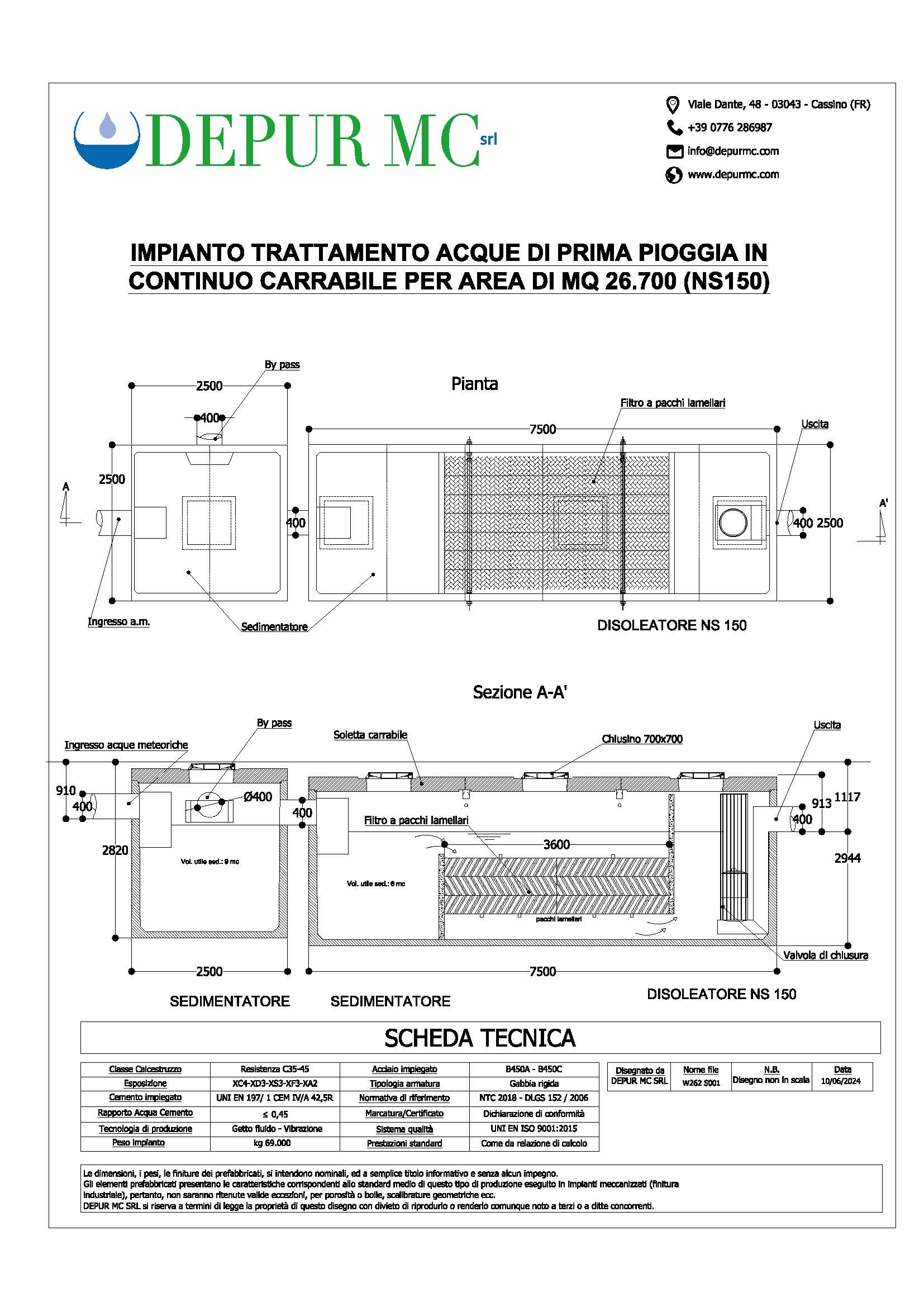

W262	26.700	150,0	NS150	-	10.000	2.500	2.500	69.000	DWG	PDF	JPG

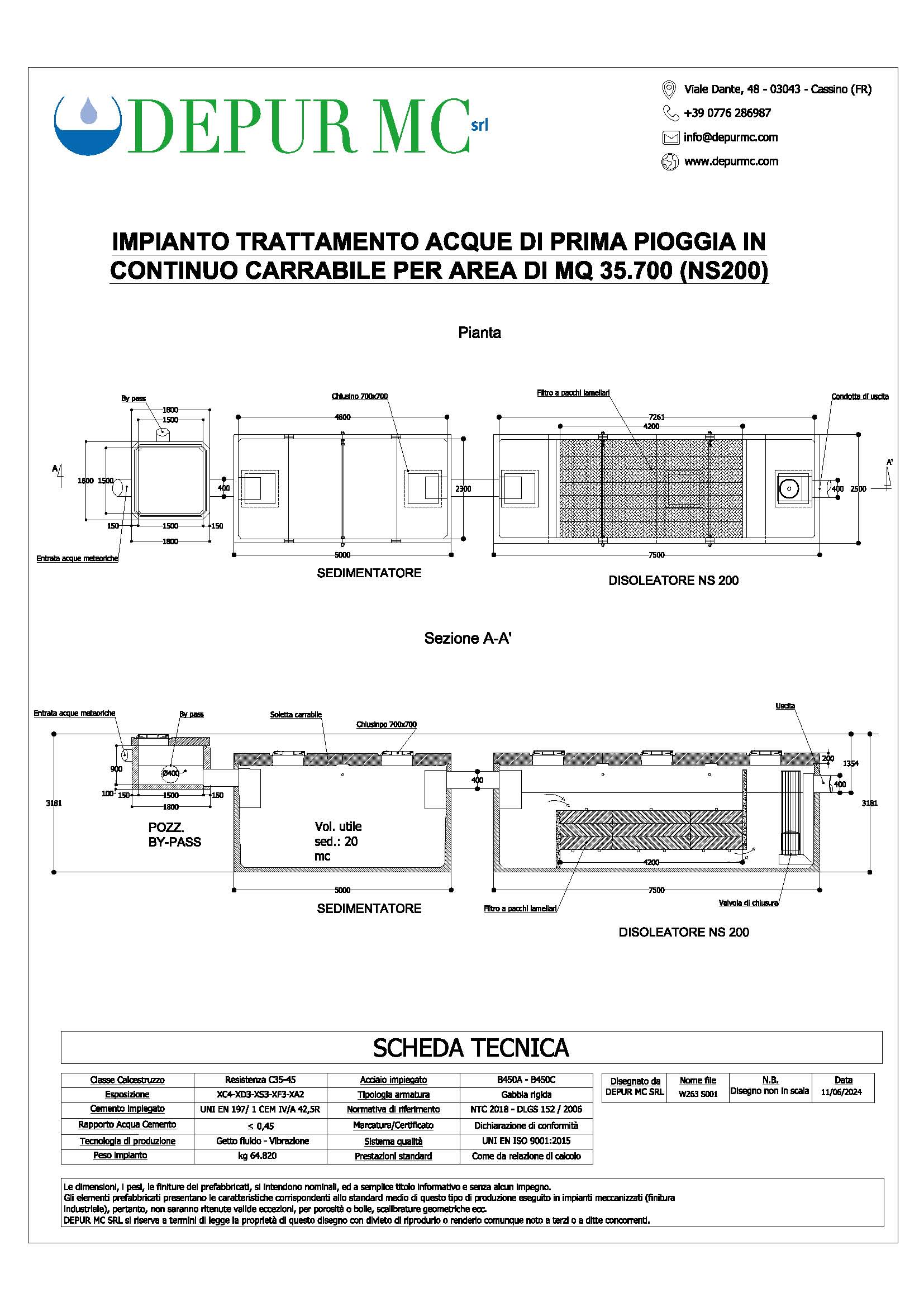

W263	35.700	200,0	NS200	-	12.500	2.500	2.500	64.820	DWG	PDF	JPG

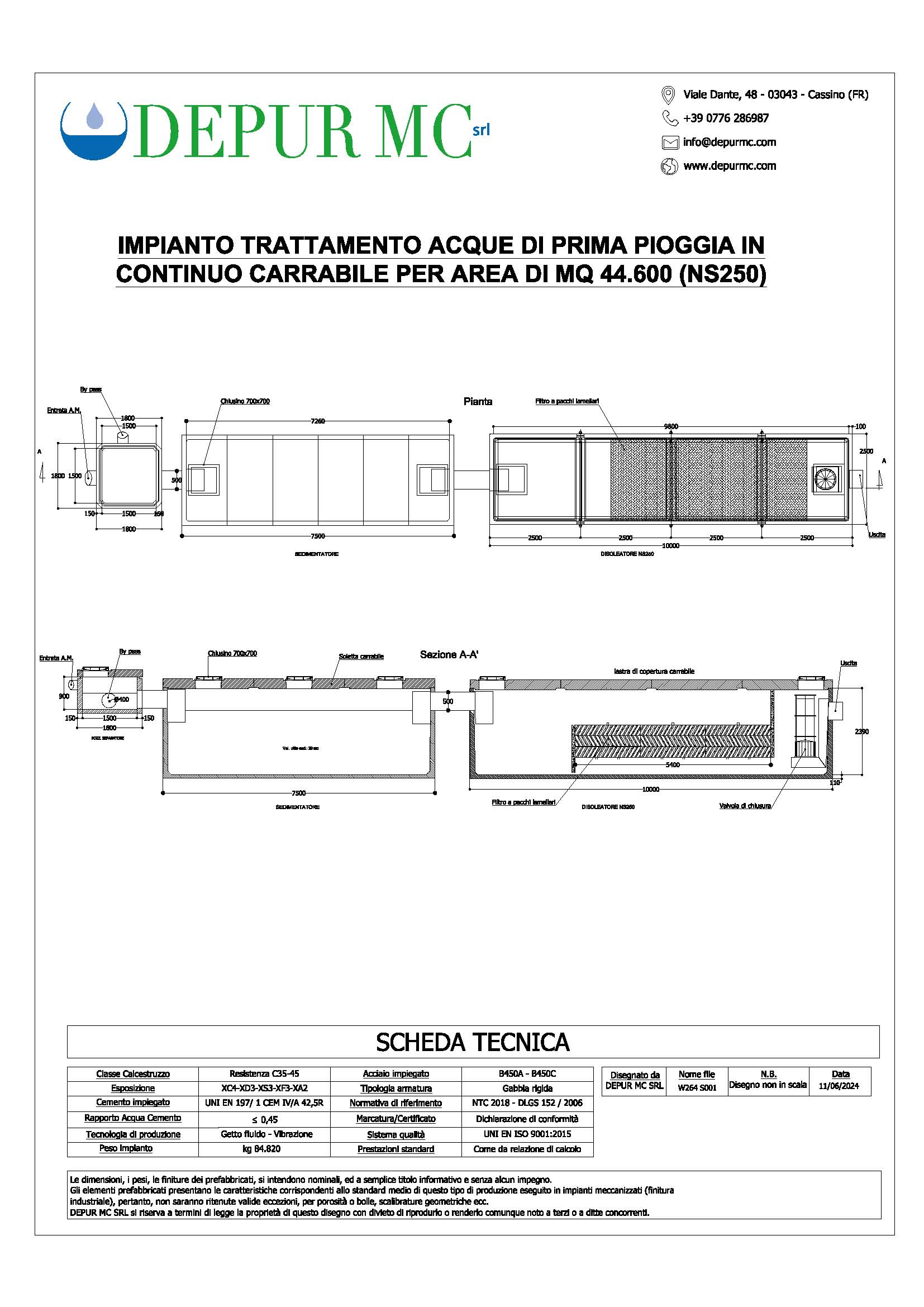

W264	44.600	250,0	NS250	-	15.000	2.500	2.500	75.820	DWG	PDF	JPG
* Calcolo con metodo altezza di prima pioggia Ingombro indicativo delle cisterne * Peso comprensivo di copertura carrabile
